GQ-1800E型皮卡清淤絞車工作原理綜述

GQ-1800E型皮卡清淤絞車用于疏通清除管道中的堵淤和污物，以原車發動機為動力，通過電磁離合裝置，在原車供電基礎上接通電磁離合裝置，帶動清淤絞盤動力源“GB-FC32-FL”液壓齒輪油泵使液壓系統開始工作，“GB-FC32-FL”齒輪液壓油泵通過電磁離合器的動力驅動下，推動液壓油泵經過高壓管路及雙聯換向組合閥“ZS1-1W1T-20L”，在工作人員操作雙聯換向組合閥清淤手柄時，使液壓油驅動32齒輪液壓油馬達“CM-F32-FL＂正轉，帶動減速機“ZQ250型”并由十字離合器傳動鋼絲繩絞輥，進行清淤工作，工作人員操作雙聯換向組合閥“支腿”手柄時，下方的液壓支腿就可以把清淤絞車后邊部位支撐起來。

一、使用方法：

1、將清淤絞車順道走向擺放，后端面對下水道井口距離20cm-50cm為佳位置，然后把后蓋打開把工具拿出來，把里邊用的淤盤淤鏈鋼絲繩支架及輔助鉤拿出來放在一邊準備工作時使用。

2、把后箱門打開，拔下兩邊掛線，使后門垂到下邊，以方便清淤工作。

3、一切準備工作就緒，啟動清淤絞車的發動機，檔桿須在空擋位置，拉上手剎，發動機勻速運轉即可。

4、后箱清淤工作口處右邊，有清淤工作系統總開關，把開關合上，通過電源啟動電磁離合帶動液壓系統開始工作。

5、在發動機勻速運轉時，操作雙聯換向閥“支腿”升降手柄“降”

使液壓支腿慢慢落下，作用于清淤絞車工作時后部的支撐和平穩。

6、利用穿管工具，將鋼絲繩引至另一管道口，此時操作十字離合手柄必須在“離”的位置上，一位工作人員在一端井口的鋼絲繩支架處，另一工作人員操作組合換向閥手柄推至“收”的位置，清淤工作開始，如此反復至清理完畢為止。

7、車輛技術參數請翻閱車輛使用說明書

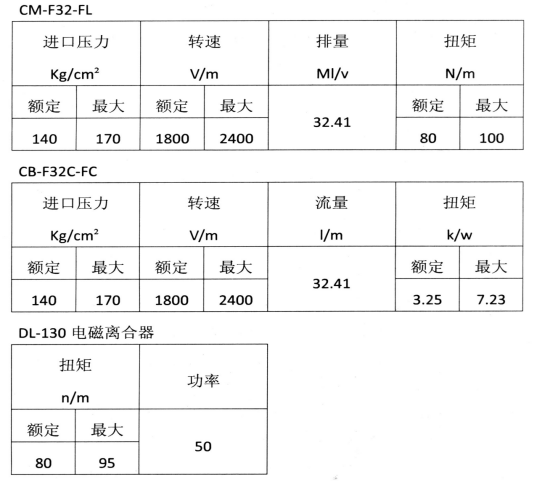

技術參數：

YZQ250-6T型（液控）卷揚機參數

二、GQ-1800E型皮卡清淤絞車技術支持

河南都市機械設備有限公司

與武漢大學、安陽市萬通機械有限公司

河南省機械研究院共同開發。

安徽長豐揚子汽車制造有限公司

河南都市機械設備有限公司武漢分公司。

河南省機械研究院監制。

三、液壓配套生產廠家

淮安瀚杰液壓機械有限公司

淮安勝杰液壓機械有限公司

啟動興達高壓油泵廠

榆次液壓集團有限公司

溫州中聯液壓配件廠

鄭州長生液壓科技開發有限公司

四、故障原因及排除方法

五、注意事項

1、使用前認真閱讀使用說明書

2、操作人員必須掌握皮卡清淤絞車的工作原理及操作知識、安全措施。非工作人員不得靠近，更不準操作。

3、在正式工作前檢查液壓油是否漏油。工作時運轉部件是否有周期性噪音，在確定各部位狀態正常時，方可進行下步工作。

4、前端電磁離合器不可浸泡在水中。

5、清淤工作結束后，必須切斷電磁離合器電源。

6、液壓手柄不可猛拉猛推，放液壓支腿必須在發動機運速時操作，清淤時可適當加大手動油門，但發動機應控制在2000v-2500v。

7、在清淤工作結束后，一定要升起液壓支腿檢查各工作部位螺釘是否松動液壓系統是否出現異常，檢查各處正常后車輛方可行駛。

8、當系統 發生故障或事故時禁止在工作條件下進行檢查和調整。

9、高壓系統內即使發生微小或局部噴泄現象也應停止修理，不能直接用手堵塞。

10、在設備工作100個工作日后，請更換國標40#液壓油一次。

六、隨車清淤配件

1、U型卡        2件

2、300淤盤      1件

3、淤鏈          1掛

4、鋼絲繩支架    1件

5、輔助鉤        1件
